SmartUSBHub Pro 7CH USB2.0¶

提示：快速查找

首次使用请依次阅读第 2、3、5、6 章。出现异常时停止相关操作，并查阅第 10 章。

1 关于本说明书¶

1.1 目的和适用范围¶

本说明书适用于 SmartUSBHub Pro 7CH USB2.0 标准版 HBP_USB2_7CH 和测量增强版 HBP_USB2_7CH_ADV。除电压、电流测量功能外，两种型号的端口控制、连接和安全要求相同。

1.2 目标用户¶

用户	预期能力	主要任务
操作人员	能识别 USB 接口并遵守基本电气安全要求	连接设备、控制通道、观察指示灯
研发/测试工程师	了解 USB、串口和自动化脚本	配置端口、读取状态和测量值、使用 API
系统集成人员	能够核算电源预算并设计测试拓扑	安装、选型和多设备集成
维修人员	由制造商授权并具备电子维修能力	授权范围内的检修

1.3 文档约定¶

警告：人身与设备安全

不遵守可能造成人身伤害、火灾或严重设备损坏。

小心：产品与数据保护

不遵守可能造成产品、被测设备或数据损坏。

提示：补充信息

有助于正确、高效使用的补充信息。

正常结果：操作确认

完成操作后应观察到的状态，用于确认操作成功。

1.4 型号差异¶

功能	HBP_USB2_7CH	HBP_USB2_7CH_ADV
7 路 VBUS 独立控制	支持	支持
7 路 D+ / D− 独立控制	支持	支持
端口过流状态	支持	支持
各端口电压/电流测量	不支持	支持
测量数据流	不支持	最高 100 Hz

2 安全信息¶

2.1 预期用途¶

本产品用于室内 USB 2.0 设备管理与自动化测试，可通过 USB CDC 指令分别控制七个下行端口的 VBUS 和 D+ / D−。ADV 型号还可读取各端口电压和电流。

2.2 禁止和注意事项¶

使用不符合规格、无过流或短路保护的直流电源。
将 24.5 V 绝对最大值误当作正常工作电压。
在文件写入、固件升级或其他不可中断任务期间关闭 VBUS 或数据线。
在潮湿、凝露、存在导电粉尘或易燃物的环境中使用。
自行拆解、改装，或让金属异物接触接口和电路。
忽略单端口限流与整机功率预算，长期过载运行。

警告：仅使用规定的直流电源

建议使用 19–20 V、5 A、带限流和短路保护的合格直流电源。不得超过 24.5 V 绝对最大输入；该数值不是允许的工作电压。

小心：断连可能损坏数据或固件

关闭 VBUS 或 D+ / D− 等同于拔出设备。操作前停止文件写入、固件升级和其他不可中断任务。

小心：总输出电流不得超过 10 A

每路保护阈值约 2.1 A，不代表七路可同时持续输出该电流。七路输出电流总和不得超过 10 A；七口同时满载可能触发电源保护并导致系统重启。

警告：高负载时外壳可能很热

长时间高负载运行会使外壳温度明显升高。设备运行期间和断电后尚未冷却时，请勿触摸外壳；应保持通风并远离易燃物。

2.3 异常处理¶

发现异味、冒烟、异常发热、液体进入、接口变形或反复过流时，立即停止控制任务，断开 DC 电源、DATA 上行口和 CMD 控制口，并联系技术支持。

3 产品说明¶

3.1 产品用途¶

SmartUSBHub 将人工插拔 USB 的动作转换为可脚本化操作，适用于硬件调试、自动化测试、产线验证、固件刷写与异常恢复。每个通道均可独立控制供电与 USB 2.0 数据连接。

3.2 系统框图¶

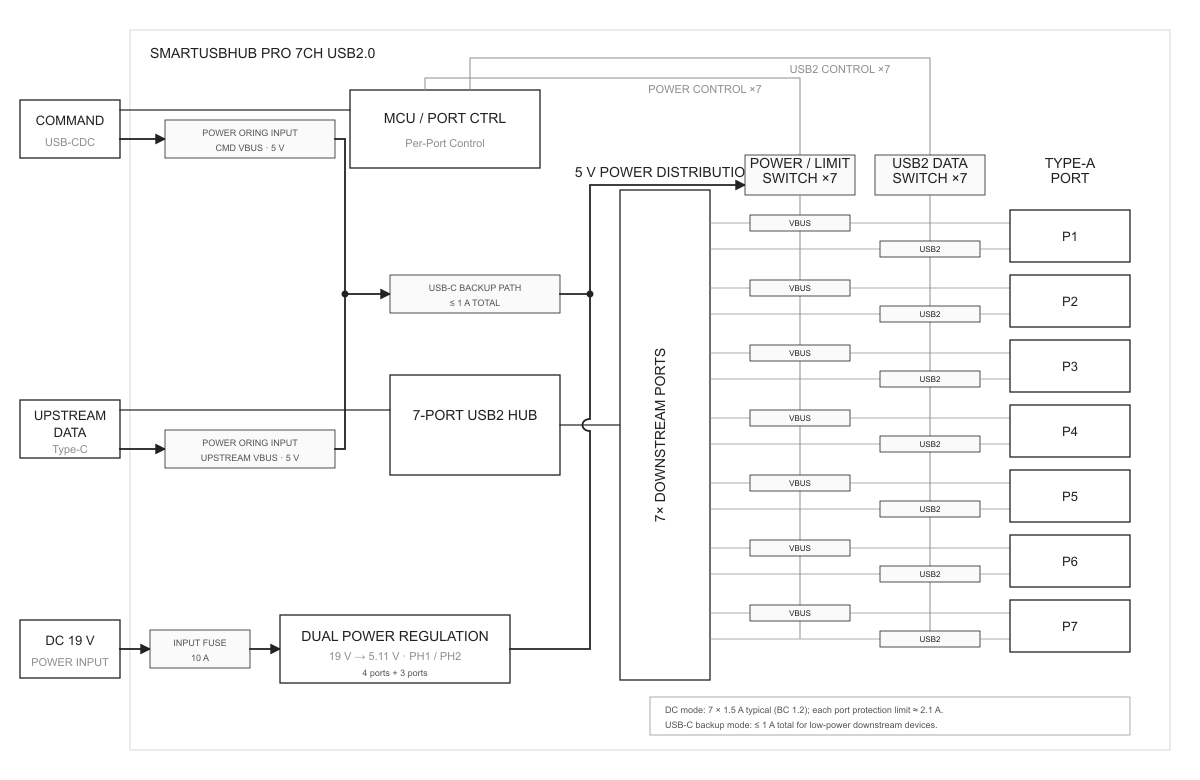

图 3-1 SmartUSBHub Pro 7CH USB2.0 系统框图

DATA 口承载七路集线器数据；CMD 口枚举为 USB CDC 串口并接收控制指令。外部 DC 输入经两组 5 V 电源轨向下行端口供电。

3.3 接口总览¶

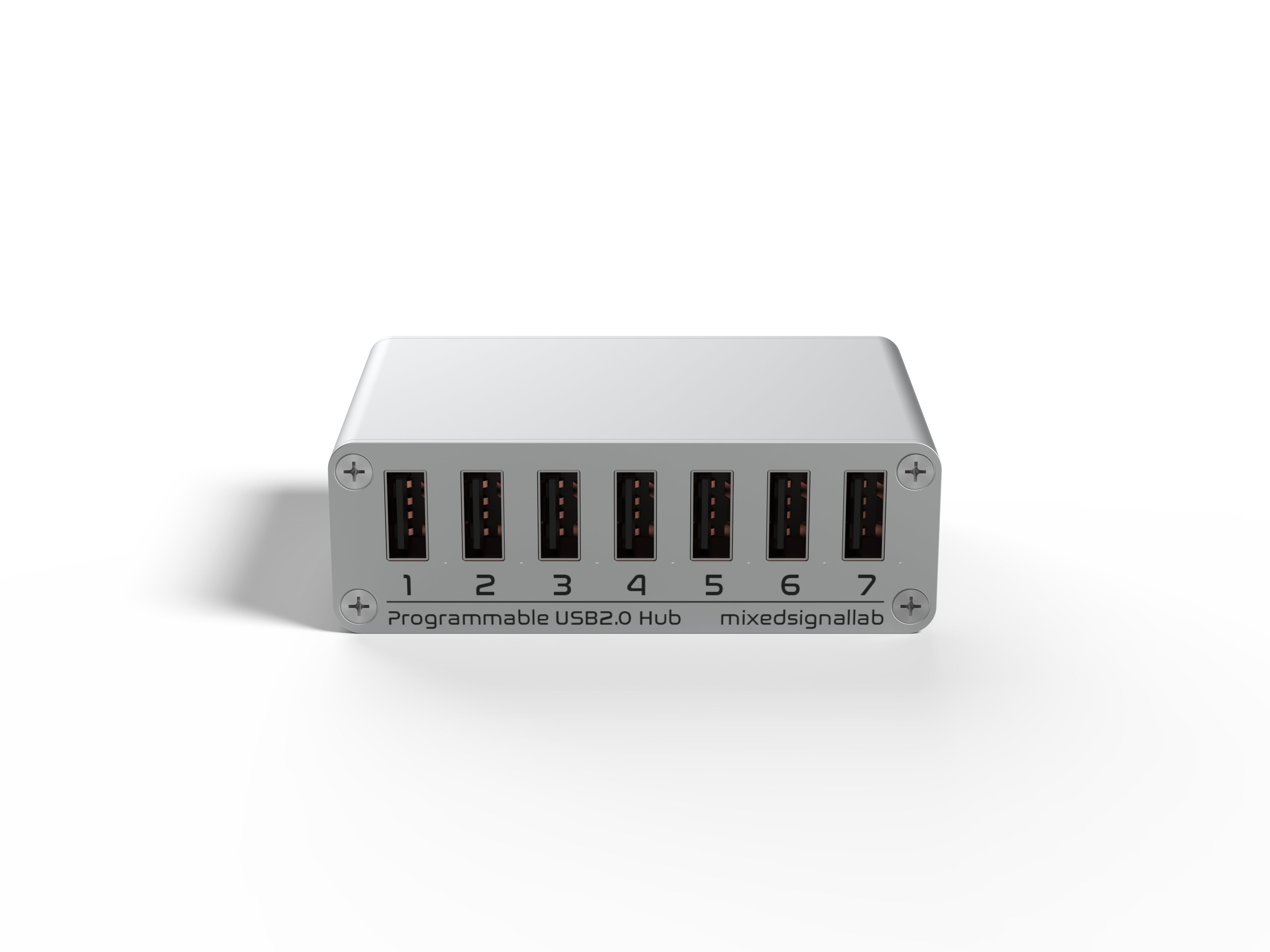

图 3-2 正面：七个 USB-A 下行端口

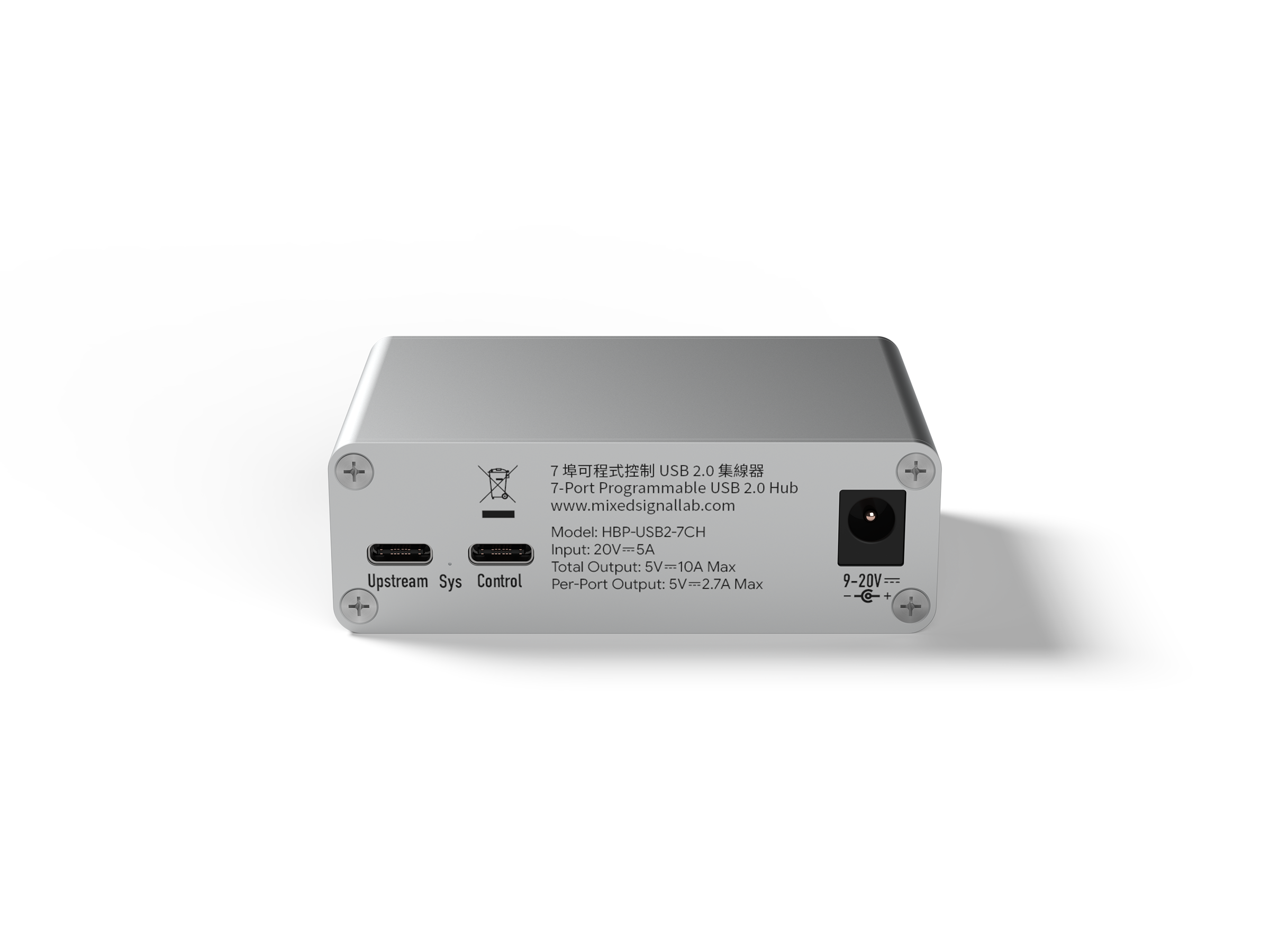

图 3-3 背面：DATA、CMD 与 DC 输入

标识	类型	功能
CH1–CH7	USB-A 下行	连接被测 USB 2.0 设备；VBUS 与数据线可独立控制
DATA	USB-C 上行	连接 USB 主机，承载七路 USB 数据
CMD	USB-C 控制	连接控制主机，枚举为 USB CDC 虚拟串口
DC IN	直流输入	建议连接 19–20 V / 5 A 电源

3.4 指示灯与本机操作¶

设备设有状态指示灯和七个通道指示灯。本型号没有通道实体按键；通道控制通过 Control Pannel、Studio Pro、Python API 或串口协议完成。

4 开箱、运输与存放¶

4.1 包装检查¶

SmartUSBHub Pro 7CH USB2.0 主机
与订单一致的电源适配器和线缆（如订购）
产品标签及随附资料

如发现外壳明显变形、接口松动、液体痕迹或运输损伤，请勿上电，并保留包装联系销售或技术支持。

4.2 存放¶

在清洁、干燥、无凝露环境中存放，避免静电、腐蚀性气体、强冲击和重压。建议存放温度为 −10–85 °C。

5 安装与连接¶

5.1 安装位置¶

将设备放置在稳固、通风的表面，确保接口和线缆不受拉扯，并为散热留出空间。

5.2 推荐连接顺序¶

连接 DC 电源
正常结果：确认电源为 19–20 V、额定电流不低于系统所需，并具备限流和短路保护。
连接 CMD 控制口
正常结果：使用 USB-C 数据线连接控制计算机，系统应枚举出 USB CDC 串口。
连接 DATA 上行口
正常结果：使用 USB-C 数据线连接承载 USB 设备的主机。控制主机与数据主机可以是同一台或不同计算机。
连接下行设备
正常结果：将设备接入 CH1–CH7，先保持高功率负载关闭，再按需启用端口。

提示：低功耗临时使用

DATA/CMD 的 USB 总线电源只适合低功耗或调试场景，合计能力受限。多设备或较大负载必须连接 DC 电源。

6 首次使用¶

6.1 上电前检查¶

型号、外观和接口无异常。
DC 电源电压、额定功率和保护功能符合要求。
DATA 与 CMD 使用可传输数据的 USB-C 线缆。
七路负载的稳态电流和启动电流在预算内。

6.2 建立控制连接¶

打开控制软件
正常结果：启动 Control Pannel 或 Studio Pro。
选择设备
正常结果：从设备列表选择 SmartUSBHub Pro 7CH USB2.0 对应的串口。
读取状态
正常结果：连接后读取 CH1–CH7 的 VBUS、数据和过流状态。ADV 型号还应显示电压、电流。

正常结果：连接成功

软件显示七个通道，命令执行后状态与对应通道指示灯同步变化。

7 日常操作¶

7.1 控制原则¶

VBUS 控制设备供电，D+ / D− 控制 USB 2.0 数据连接。两者可以独立操作；恢复设备时通常先接通 VBUS，等待电源稳定后再接通数据。

7.2 安全断开通道¶

停止任务
正常结果：停止文件访问、刷写、采集和其他不可中断任务。
关闭数据
正常结果：断开对应通道 D+ / D−，并等待主机完成设备移除。
关闭电源
正常结果：确认无需继续供电后关闭对应通道 VBUS。

7.3 过流处理¶

出现过流状态时立即关闭对应通道，检查负载、线缆和接口是否短路或启动电流过大。排除原因并等待器件恢复后再重新启用；不要反复强制重试。

7.4 ADV 测量值¶

电压、电流读数用于运行监视和自动化判据，不代替经过校准的实验室仪器。高采样率数据流会增加主机与通信负载，仅在需要时启用。

8 软件与编程控制¶

8.1 Control Pannel 与 Studio Pro¶

Control Pannel 提供轻量通道开关和状态查看；Studio Pro 适合多设备管理、测量曲线和复杂测试。界面会按设备能力显示七个通道，标准版不会显示 ADV 专属测量功能。

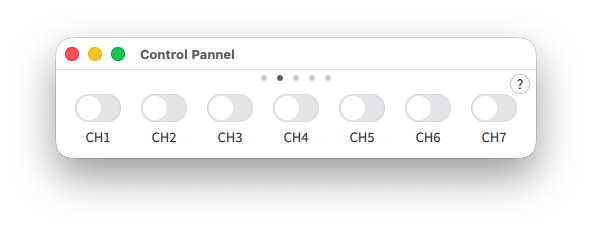

图 8-1 Control Pannel 的 7 通道控制界面

Control Pannel 在同一控制页显示 CH1–CH7，可分别开启或关闭各通道。

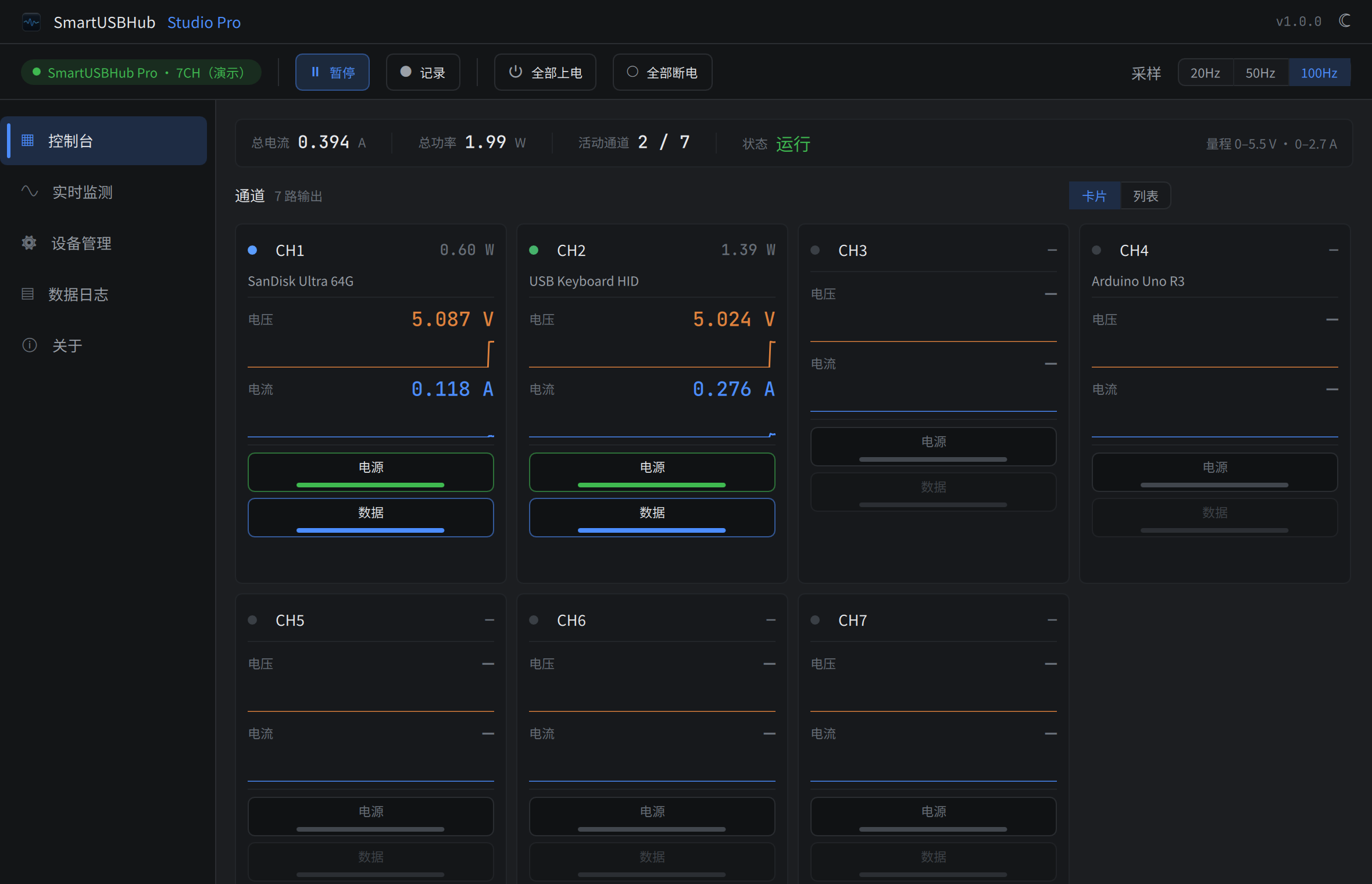

图 8-2 Studio Pro 的 7 通道首页

连接 7 通道设备后，Studio Pro 首页显示 CH1–CH7 的控制和状态。ADV 型号同时显示各通道电压、电流和功率；标准版不显示测量数据。

8.2 Python API¶

Python API 适合自动化测试。安装包名为 smartusbhub；执行控制前，先确认连接的是目标设备和目标通道。

在终端安装 Python 库：

pip install smartusbhub

运行以下示例。该示例仅使用标准版与 ADV 版均支持的功能：连接第一台可用设备，开启 CH1，核对电源与数据线状态，最后释放串口。

from smartusbhub import SmartUSBHub

# 扫描并连接第一台可用的 SmartUSBHub
hub = SmartUSBHub.scan_and_connect()
if hub is None:
    raise RuntimeError("未找到 SmartUSBHub")

try:
    # 固件打开 CH1 电源时，也会连通该通道的数据线。
    if not hub.set_channel_power(1, state=1):
        raise RuntimeError("打开 CH1 电源失败")

    power = hub.get_channel_power_status(1)
    data = hub.get_channel_usb2_dataline_status(1)
    if power is None or data is None:
        raise RuntimeError("读取 CH1 状态失败")
    print(f"CH1 power={power}, data={data}")
finally:
    hub.disconnect()

HBP_USB2_7CH_ADV 还可使用 get_channel_measurements() 和流式测量 API；标准版 HBP_USB2_7CH 不支持电压、电流测量。调用测量 API 前必须先核对产品型号。

API	作用
`scan_and_connect()`	扫描并连接第一台可用设备。
`set_channel_power(*channels, state)`	打开或关闭指定通道电源。
`get_channel_power_status(*channels)`	读取指定通道电源状态。
`set_channel_usb2_dataline(*channels, state)`	连通或断开 USB 2.0 数据线。
`get_channel_usb2_dataline_status(*channels)`	读取指定通道数据线状态。
`disconnect()`	断开控制连接并释放串口。

8.3 通信协议¶

CMD 口使用 USB CDC 虚拟串口，默认波特率为 115200。协议包含 V1、V2 和 V3 帧格式；命令、帧结构和校验规则以对应固件版本的正式协议/API 文档为准。

在线文档：https://www.mixedsignallab.com/docs/zh_CN/

小心：自动化脚本必须处理异常

脚本应校验设备标识、通道范围 1–7、命令响应、过流状态和超时，并在退出时恢复到明确的安全状态。

9 维护与固件升级¶

9.1 日常维护¶

保持接口清洁干燥。清洁前断开全部电源和 USB 连接，使用干燥软布擦拭；禁止使用喷雾、溶剂或金属工具清理接口。

9.2 固件升级¶

停止下游设备的所有写入和升级任务，并保持 SmartUSBHub 的 CMD 接口连接。
打开 Control Pannel 或 Studio Pro，连接目标设备并核对当前硬件版本和固件版本。
点击软件中的固件升级按钮，按提示下载并安装与设备匹配的固件。
升级完成并自动重启后，等待软件重新连接；核对固件版本，并验证七个端口和通信功能。

警告：升级期间保持供电

升级过程中不要断开指令控制口或供电，不要让主机休眠。错误固件或升级中断可能使设备无法正常启动。

10 故障排查¶

现象	可能原因	处理方法
找不到设备	CMD 线缆仅供电、驱动或端口异常	更换数据线和 USB 口；在系统设备列表中确认 CDC 串口
下行设备不枚举	DATA 未连接、D+ / D− 关闭或线缆异常	检查 DATA 连接并启用对应通道数据线
设备掉线或重启	七路总输出超过 10 A、压降或启动电流过大	降低总负载至 10 A 以下，使用合格 DC 电源，缩短线缆并错开设备启动
通道报告过流	负载短路、过载或接口损坏	关闭通道，检查负载与线缆，排除原因后重试
设备异常发热	负载过大、通风不良或环境温度过高	停止负载并断电冷却，改善通风；未查明原因前不要继续使用

11 技术规格¶

11.1 主要规格¶

项目	规格
下行接口	7 × USB-A，USB 2.0 High-Speed
上行接口	1 × USB-C DATA；1 × USB-C CMD/USB CDC
控制能力	每路 VBUS 与 D+ / D− 独立控制
DC 输入接口	DC5525，内正外负
推荐 DC 输入	9–20 V DC；典型 20 V / 5 A，需带保护
DC 绝对最大值	24.5 V；不得作为正常工作电压
单端口充电能力	符合 BC 1.2 CDP，最高 1.5 A；取决于主机、设备与供电条件
单端口保护阈值	约 2.1 A
最大总输出电流	10 A；七口满载可能触发保护并导致系统重启
ADV 电压测量	范围 0–5.5 V；分辨率 8 mV
ADV 电流测量	范围 0–2.7 A；分辨率 1 mA
USB 速率	High-Speed 480 Mbps；兼容 Full-Speed 12 Mbps 和 Low-Speed 1.5 Mbps
外形尺寸	84 × 56.8 × 28 mm
重量	约 142 g
工作温度	0–50 °C
存放温度	−10–85 °C
相对湿度	5%–95% RH，非冷凝

11.2 外形尺寸¶

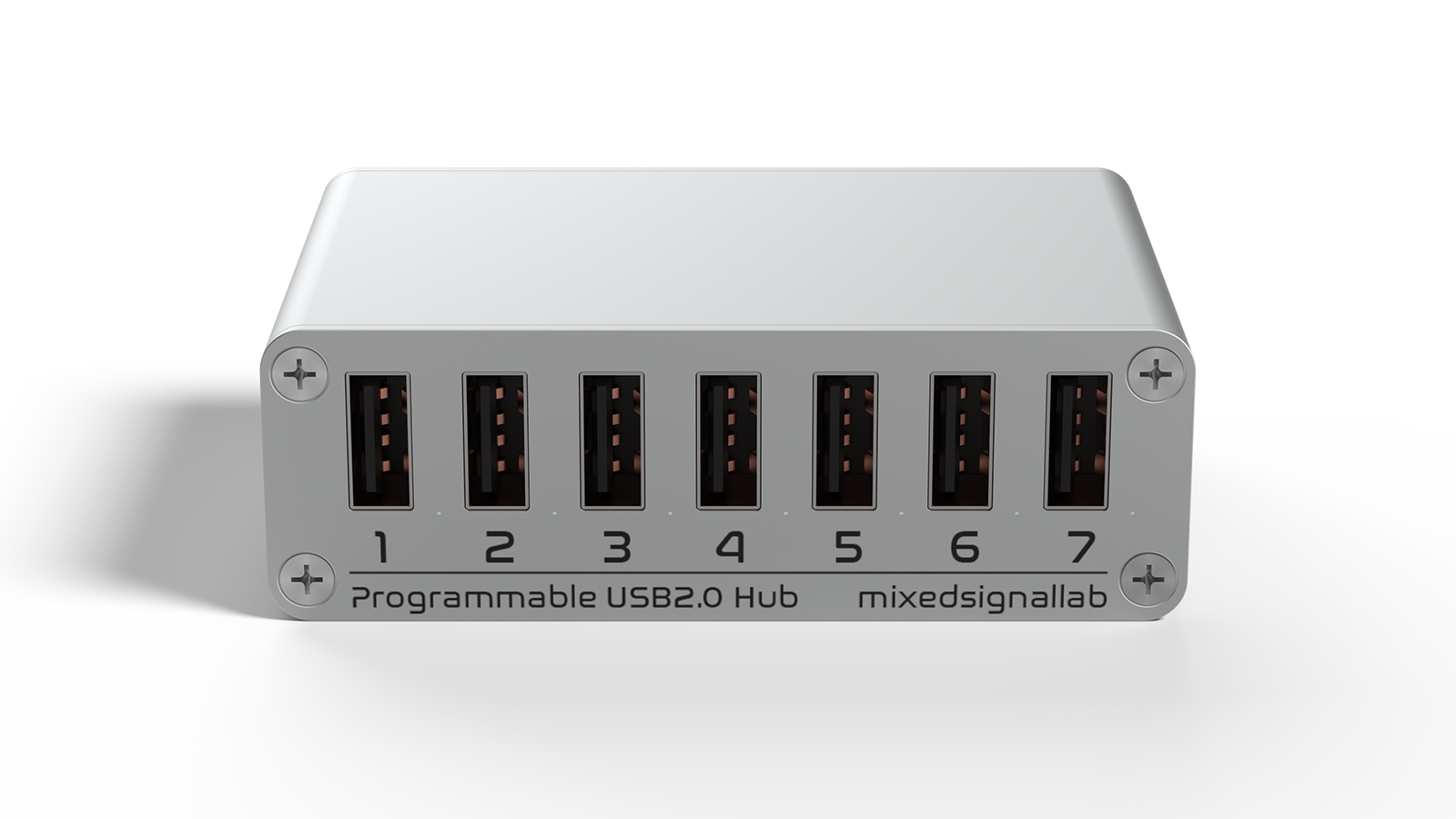

图 11-1 产品外形

外形包络尺寸为 84 mm × 56.8 mm × 28 mm。为线缆弯曲、插拔和散热预留额外空间；安装设计不得只按产品包络尺寸计算。

11.3 功率预算¶

警告：七路总输出不得超过 10 A

七个端口的输出电流总和不得超过 10 A。若七口均按 BC 1.2 的 1.5 A 满载，理论需求为 10.5 A，已超过整机允许值，可能触发电源保护并导致 SmartUSBHub 及其连接设备重启。请降低负载或错开设备启动。

警告：高负载时注意高温

接近最大总输出电流长时间运行时，外壳可能明显发热。运行期间和断电后尚未冷却时请勿触摸外壳；必须保持通风，且不得覆盖设备或靠近易燃物。

12 停用、处置与支持¶

12.1 停用¶

停止全部任务并安全移除下行设备，然后依次关闭通道、断开下行设备、DATA、CMD 和 DC 电源。长期停用前清洁并干燥存放。

12.2 处置¶

本产品属于电子电气设备。请遵守所在地电子废弃物分类和回收规定，不要作为未分类生活垃圾处置。

12.3 技术支持与保修¶

技术资料：https://www.mixedsignallab.com/docs/zh_CN/

品牌网站：https://www.mixedsignallab.com

本产品自收货之日起提供一年有限保修。因过压、过载、短路、进液、跌落、擅自拆修、未按说明书使用或不可抗力造成的损坏不属于免费保修范围。返修前请联系技术支持确认。

附录 A 指示灯速查¶

指示灯	状态	含义
状态灯	周期闪烁	设备正常运行
状态灯	快速闪烁	设备识别或升级状态
通道灯	亮	对应通道 VBUS 已启用
通道灯	灭	对应通道 VBUS 已关闭

不同固件版本的闪烁节奏可能调整；诊断时以软件报告状态和对应固件发布说明为准。

附录 B 术语表¶

术语	定义
DATA	承载七路 USB 2.0 集线器数据的 USB-C 上行口。
CMD	枚举为 USB CDC 虚拟串口的控制接口。
通道	与一个下行口对应的可控逻辑单元，编号 CH1–CH7。
VBUS；D+ / D−	USB 总线电源；USB 2.0 差分数据线。
USB CDC	操作系统通常免专用驱动识别的虚拟串口设备类。
ADV；过流状态	带各端口电压、电流检测的增强型号；端口超过保护条件时报告的故障状态。
