SmartUSBHub Pro 4CH USB2.0 技术规格书¶
备注
4CH 型号支持逐路电压/电流测量数据流，最高可达 100 Hz；实际可达到的速率取决于主机与软件配置。
文档项 |
内容 |
|---|---|
适用产品 |
SmartUSBHub Pro 4CH USB2.0 |
订购代码 |
|
文档版本 |
v1.0 |
发布日期 |
2026-07-23 |
1 产品概述¶
SmartUSBHub Pro 4CH USB2.0 是一款四端口可编程 USB 2.0 High-Speed 集线器。设备可按通道独立控制下行端口的 VBUS 和 USB 2.0 D+ / D-，并测量各通道的 VBUS 电压和输出电流。产品适用于研发调试、自动化测试、生产验证和远程 USB 设备管理。
1.1 型号差异¶
型号 |
订购代码 |
电压/电流测量 |
随附电源 |
|---|---|---|---|
标准版 |
|
支持 |
不随附 |
配套电源版 |
|
支持 |
5 V / 2 A |
1.2 主要特性¶
四个 USB-A 下行端口，每通道独立控制 VBUS 和 D+ / D-。
USB 2.0 High-Speed 最高链路速率为 480 Mbps，兼容 Full-Speed、Low-Speed 和 USB 1.1 设备。
采用 MTT 架构，每个下行端口具有独立事务转换器。
每通道独立测量 VBUS 电压和输出电流。
支持 USB BC 1.2 CDP，单端口最大充电电流为 1.5 A；不支持 QC、USB PD 等快充协议。
支持普通模式、互锁模式、上电默认状态和断电状态恢复。
提供四个本地通道控制按键。
2 系统组成¶
2.1 系统框图¶
DATA 口承载下行设备与主机之间的 USB 数据；CMD 口枚举为 USB CDC 串口并接收控制指令。DATA、CMD 和 AUX POWER 均可向 5 V 电源轨供电。
2.2 接口与指示¶
接口或部件 |
数量 |
功能 |
|---|---|---|
USB-C DATA |
1 |
连接 USB 主机，承载下行设备数据 |
USB-C CMD |
1 |
连接控制主机，提供 USB CDC 指令接口 |
USB-C AUX POWER |
1 |
接入受保护的外部 5 V 直流电源 |
USB-A 下行端口 |
4 |
连接被控 USB 设备 |
通道按键 |
4 |
控制对应通道 |
状态指示灯 |
1 |
指示设备运行和指令处理状态 |
通道指示灯 |
4 |
指示对应通道的 VBUS 状态 |
3 功能规格¶
3.1 USB 数据通道¶
参数 |
规格 |
|---|---|
USB 标准 |
USB 2.0 High-Speed |
最高链路速率 |
480 Mbps |
兼容速率 |
Full-Speed 12 Mbps、Low-Speed 1.5 Mbps、USB 1.1 |
上行数据口 |
1 × USB-C |
下行端口 |
4 × USB-A |
集线器架构 |
MTT，每个下行端口具有独立 TT |
3.2 通道控制¶
参数 |
规格 |
|---|---|
通道编号 |
CH1～CH4 |
VBUS 控制 |
每个下行端口独立控制 |
D+ / D- 控制 |
每个下行端口独立控制 |
电源与数据关系 |
可保持 VBUS 供电并断开 USB 数据线 |
批量控制 |
支持 |
普通模式 |
支持 |
互锁模式 |
支持，同一时间只允许一个通道开启 |
上电默认状态 |
支持配置 |
断电状态恢复 |
支持配置 |
3.3 充电与输出路径¶
参数 |
规格 |
|---|---|
充电协议 |
USB BC 1.2 CDP |
BC 1.2 充电电流 |
最大 1.5 A / 端口 |
单通道输出路径能力 |
最大 4 A；不是充电协议保证电流 |
其他快充协议 |
不支持 QC、USB PD 等快充协议 |
3.4 电压/电流测量¶
测量量 |
范围 |
分辨率 |
精度 |
|---|---|---|---|
VBUS 电压 |
0～5.5 V / 通道 |
1.48 mV |
±(0.91% × 读数 + 36 mV) |
输出电流 |
0～4.0 A / 通道 |
1.15 mA |
±(2.5% × 读数 + 50 mA) |
4 电气规格¶
警告：输入过压可能引起过热或起火
所有供电入口仅允许接入稳压 5 V 直流电源，任何入口均不得超过 5.5 V。AUX POWER 禁止通过 PD 诱骗器、升压线或其他方式输入 9 V、12 V、15 V 或 20 V。
参数 |
最小值 |
典型值 |
最大值 |
单位 |
说明 |
|---|---|---|---|---|---|
5 V 输入电压 |
4.75 |
5.00 |
5.25 |
V |
推荐工作范围 |
输入绝对最大值 |
0 |
- |
5.5 |
V |
适用于所有供电入口 |
下行端口 VBUS |
4.5 |
5.0 |
5.5 |
V |
未过载 |
总输入电流 |
- |
- |
<10 |
A |
DATA、CMD 与 AUX POWER 电流总和 |
单通道输出路径能力 |
- |
- |
4 |
A |
不代表充电协议电流 |
配套电源输出 |
- |
2 |
- |
A |
四个端口共享 |
重要：请按实际负载核算供电能力
四个设备各按 BC 1.2 CDP 的 1.5 A 取电时，理论负载约为 5 V / 6 A。三个输入口的总供电能力必须满足实际负载，且总输入电流必须小于 10 A。
5 保护与安全限制¶
项目 |
规格 |
|---|---|
DATA 与 CMD 电源路径 |
防倒灌、过压和过流保护 |
下行端口 |
每端口自恢复保险丝 |
AUX POWER |
无独立板载过流保护；外部电源必须具有限流和短路保护 |
输入电压 |
仅允许稳压 5 V DC，绝对最大值为 5.5 V |
单通道 4 A 是输出路径能力，不是保证充电电流。
BC 1.2 CDP 充电电流最大为 1.5 A / 端口。
实际可用输出电流受电源、线缆、连接器、环境温度和散热条件限制。
关闭 VBUS 或 D+ / D- 等同于拔出设备。执行前必须停止文件写入、固件升级和其他不可中断任务。

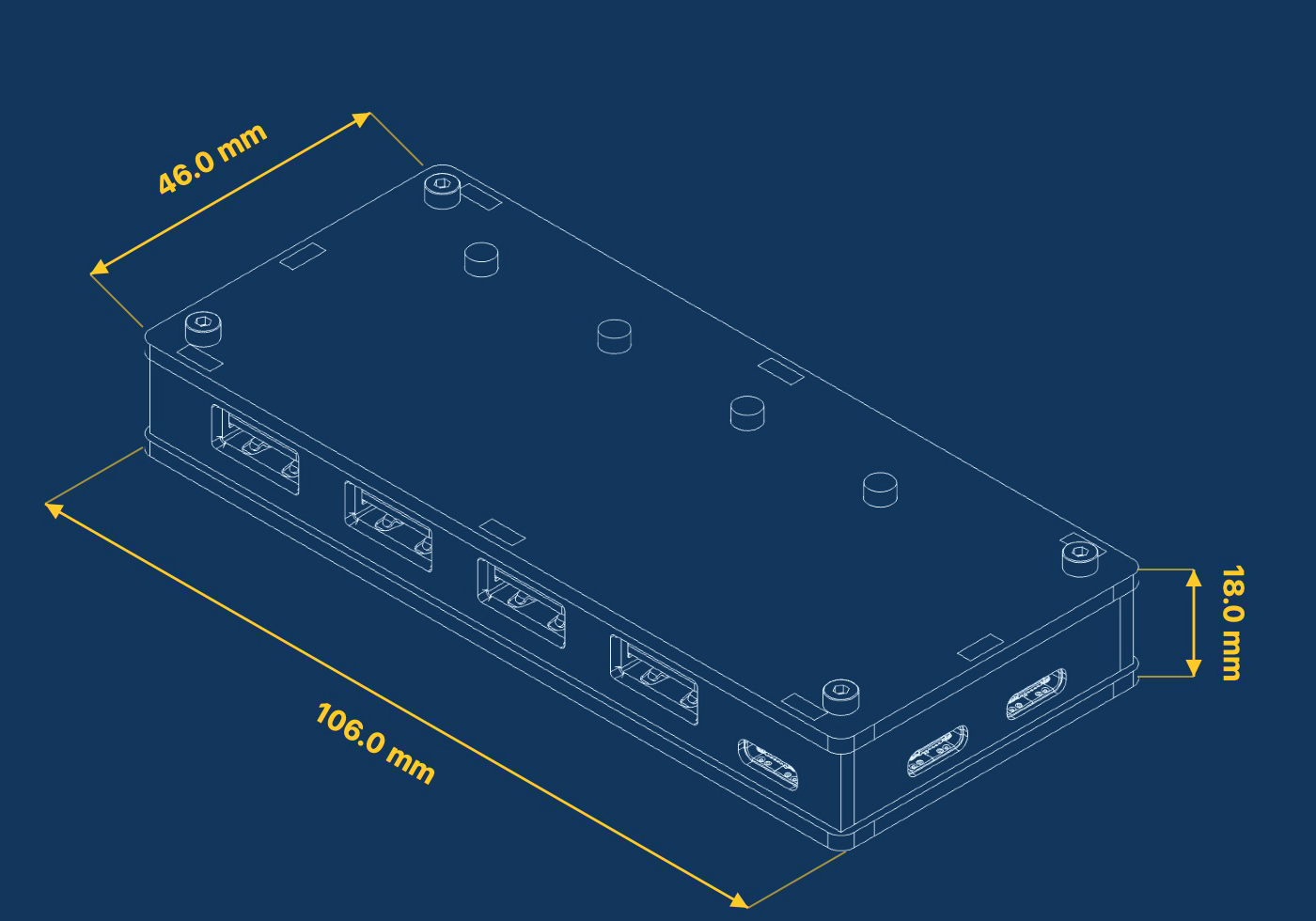

6 机械与环境规格¶
参数 |
规格 |
|---|---|
外形尺寸 |
106 mm × 46 mm × 18 mm |
整机重量 |
52 g |
外壳材料 |
PMMA |
安装方式 |
支持通过螺柱堆叠安装 |
工作温度 |
0～50 °C，非冷凝 |
存储温度 |
-10～85 °C，非冷凝 |
